Линейчатая диаграмма в DataLens On-premises

Диаграмма в виде горизонтальных столбиков показывает значения одного или нескольких показателей по каждой категории.

Длина столбика соответствует значению показателя: чем длиннее столбец, тем больше его значение.

Пример

Продажи товаров по их подкатегориям

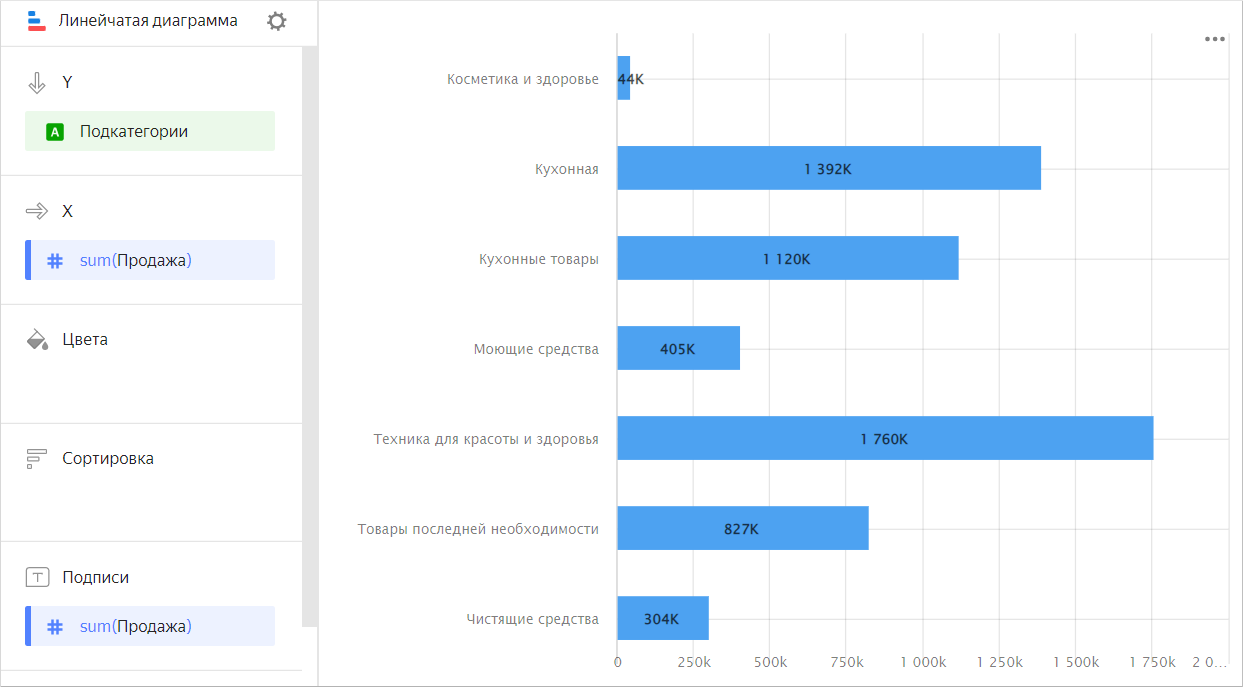

horizontal-bar-chart

Подкатегория Продажа
Косметика и здоровье 44К
Кухонная 1392К
Кухонные товары 1120К
Моющие средства 405К
Техника для красоты и здоровья 1760К
Товары последней необходимости 827К
Чистящие средства 304К

Типы линейчатых диаграмм

С группировкой

Диаграмма с группировкой по измерению позволяет сравнивать две или несколько категорий по одному показателю.

  • Например, группировка по типу доставки позволяет сравнить стоимость товаров, доставленных курьером и самовывоз. Категории выделяются разным цветом, а длина столбцов выражает величину показателя.

    Пример

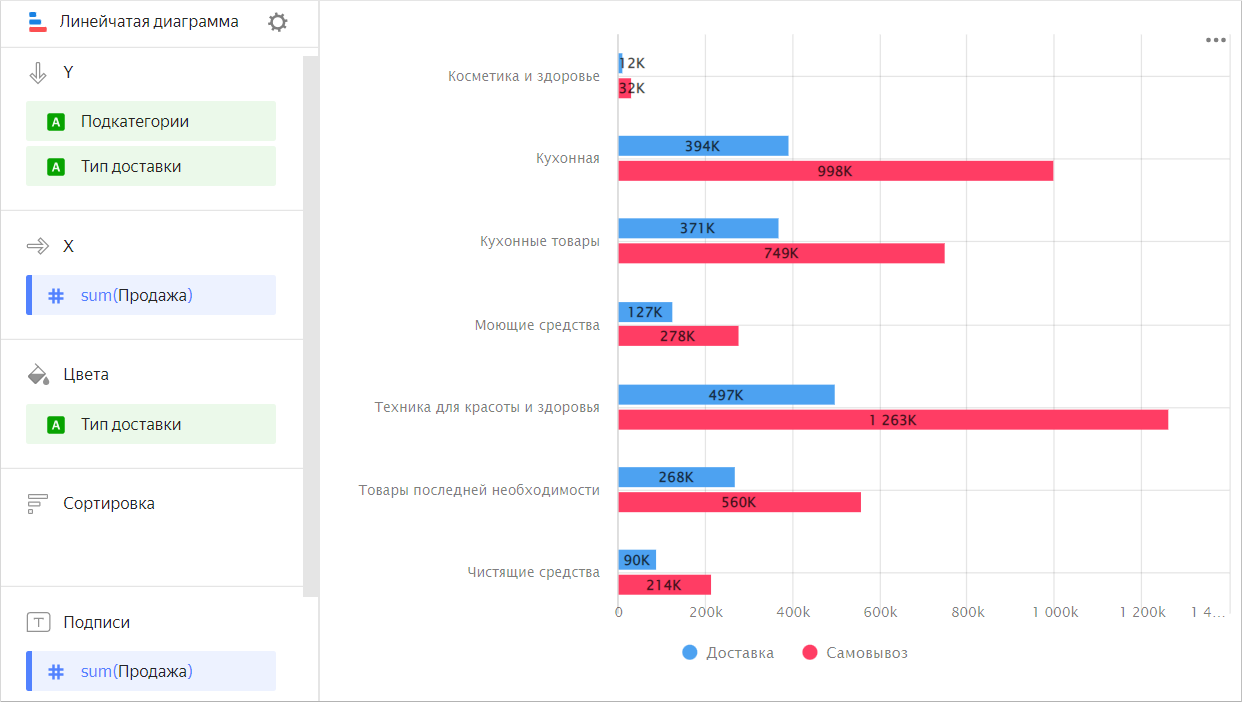

    horizontal-bar-chart-groupped-1

    Подкатегория Доставка Самовывоз
    Косметика и здоровье 12К 32К
    Кухонная 394К 998К
    Кухонные товары 371К 749К
    Моющие средства 127К 278К
    Техника для красоты и здоровья 497К 1263К
    Товары последней необходимости 268К 560К

  • Диаграмма с группировкой позволяет сравнивать два или несколько показателей, например количество заказов и продуктов. Длина столбца выражает величину показателя.

    Пример

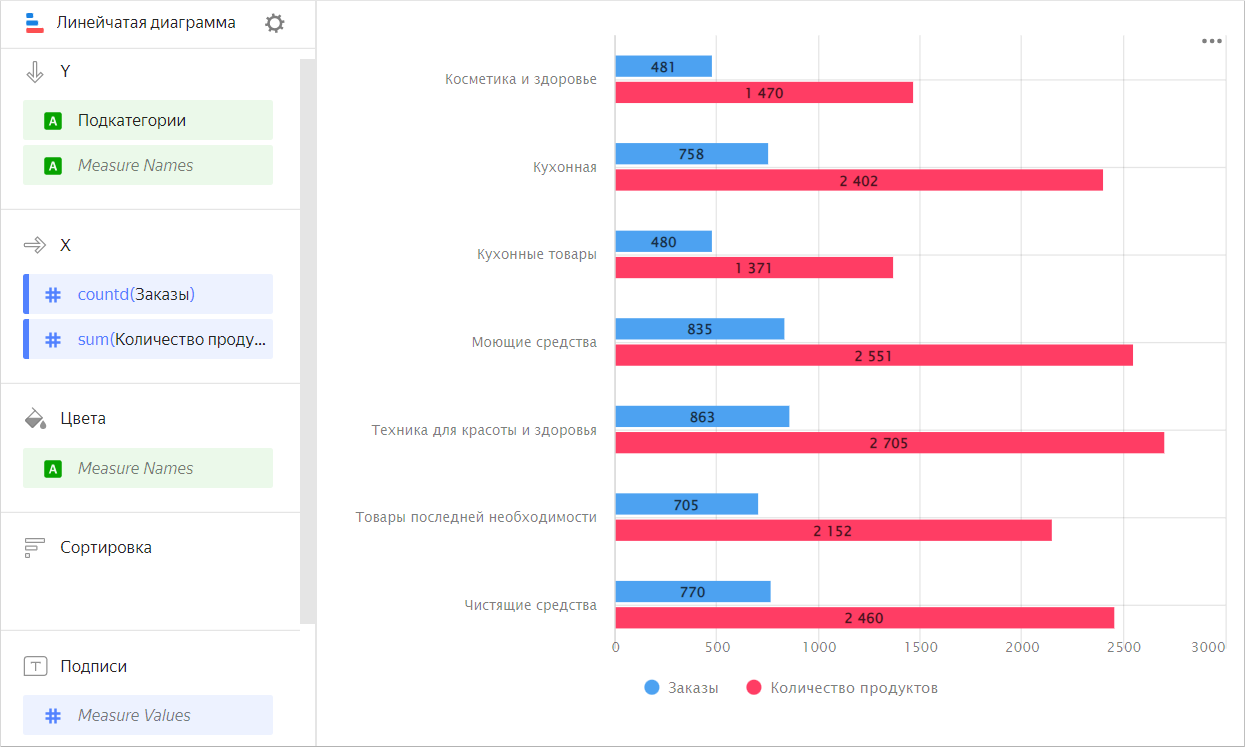

    horizontal-bar-chart-groupped-2

    Подкатегория Заказы Количество продуктов
    Косметика и здоровье 481 1470
    Кухонная 758 2402
    Кухонные товары 480 1371
    Моющие средства 835 2551
    Техника для красоты и здоровья 863 2705
    Товары последней необходимости 705 2152
    Чистящие средства 770 2460

С накоплением

Диаграмма с накоплением показывает соотношение внутренних сегментов в итоговой величине.

  • Сегменты располагаются друг за другом, а начало каждого следующего сегмента — крайняя граница предыдущего.

  • Диаграмма подходит, когда нужно посмотреть вклад каждого показателя в суммарный итог по периодам времени или по категориям. Например: увидеть доли статей расхода в общей сумме бюджета.

Пример

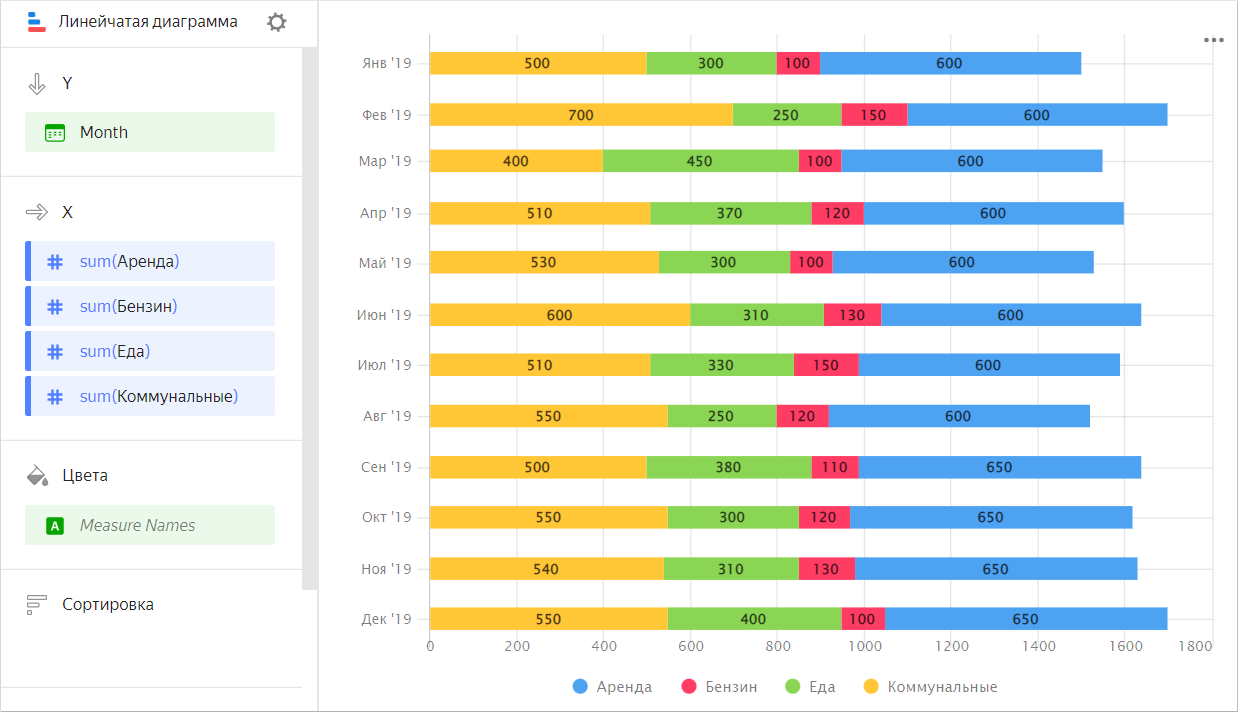

horizontal-bar-chart-stacked

Месяц Бензин Аренда Еда Коммунальные
Январь 2019 100 600 300 500
Февраль 2019 150 600 250 700
Март 2019 100 600 450 400
Апрель 2019 120 600 370 510
Май 2019 100 600 300 530
Июнь 2019 130 600 310 600
Июль 2019 150 600 330 510
Август 2019 120 600 250 550
Сентябрь 2019 110 650 380 500
Октябрь 2019 120 650 300 550
Ноябрь 2019 130 650 310 540
Декабрь 2019 100 650 400 550

Секции в визарде

Секция
в визарде		 Описание
Y Измерения. Может быть указано одно или два измерения.
X Показатель. Может быть указано несколько показателей. При добавлении в секцию более одного показателя в секции Цвета появится измерение Measure Names. Measure Names можно перенести на ось Y.
Цвета Измерение или поле Measure Names. Влияет на цвет столбцов. Measure Names удаляется нажатием на кнопку крестика или путем удаления показателей с оси X.
Сортировка Измерение или показатель. Влияет на сортировку столбцов. Направление сортировки отмечено значком рядом с полем: по возрастанию или по убыванию . Чтобы изменить направление сортировки, нажмите значок.
Подписи Показатель. Отображает значения показателя на диаграмме. Если в секцию Y добавлено несколько показателей, перетащите в эту секцию показатель Measure Values. Поддерживается использование функций разметки. Для полей с типом Строка можно настроить использование базового синтаксиса Markdown в DataLens On-premises: нажмите на значок перед названием поля и включите опцию Markdown.
Фильтры Измерение или показатель. Используется в качестве фильтра.

Создание линейчатой диаграммы

Чтобы создать линейчатую диаграмму:

Важно

Если вы работаете с новой объектной моделью DataLens, включающей воркбуки и коллекции:

  1. Перейдите на главную страницу DataLens. На панели слева выберите Коллекции и воркбуки.
  2. Откройте воркбук, в правом верхнем углу нажмите Создать и выберите нужный объект.

Продолжайте инструкцию с шага 4.

  1. Перейдите на главную страницу DataLens.

  2. На панели слева выберите Чарты.

  3. Нажмите кнопку Создать чарт → Чарт.

  4. Слева вверху нажмите Выберите датасет и укажите датасет для визуализации. Если у вас нет датасета, создайте его.

  5. Выберите тип чарта Линейчатая диаграмма.
  6. Перетащите одно или несколько измерений из датасета в секцию Y. Значения отобразятся по оси Y.
  7. Перетащите один или несколько показателей из датасета в секцию X.
  8. Перетащите измерение из датасета или поле Measure Names в секцию Цвета.

По умолчанию отображается диаграмма с накоплением.

Создание линейчатой диаграммы с группировкой

Чтобы отобразить диаграмму с группировкой по оси Y:

  1. Перейдите к уже созданной линейчатой диаграмме.

  2. В зависимости от количества показателей в секции X выполните следующие действия:

    1. Проверьте наличие измерения в секции Цвета.
    2. Продублируйте это измерение в секцию Y. Порядок измерений будет влиять на порядок группировки.
    1. Перетащите измерение Measure Names в секцию Цвета.
    2. Перетащите измерение Measure Names в секцию Y. Порядок измерений будет влиять на порядок группировки.

Добавление цвета столбцов по показателю

Чтобы окрасить столбцы на диаграмме в зависимости от значений показателя:

  1. Перейдите к уже созданной столбчатой диаграмме.

  2. В зависимости от количества показателей в секции X выполните:

    Продублируйте показатель из секции X в секцию Цвета.

    Столбцы на диаграмме окрасятся в зависимости от значений показателя.

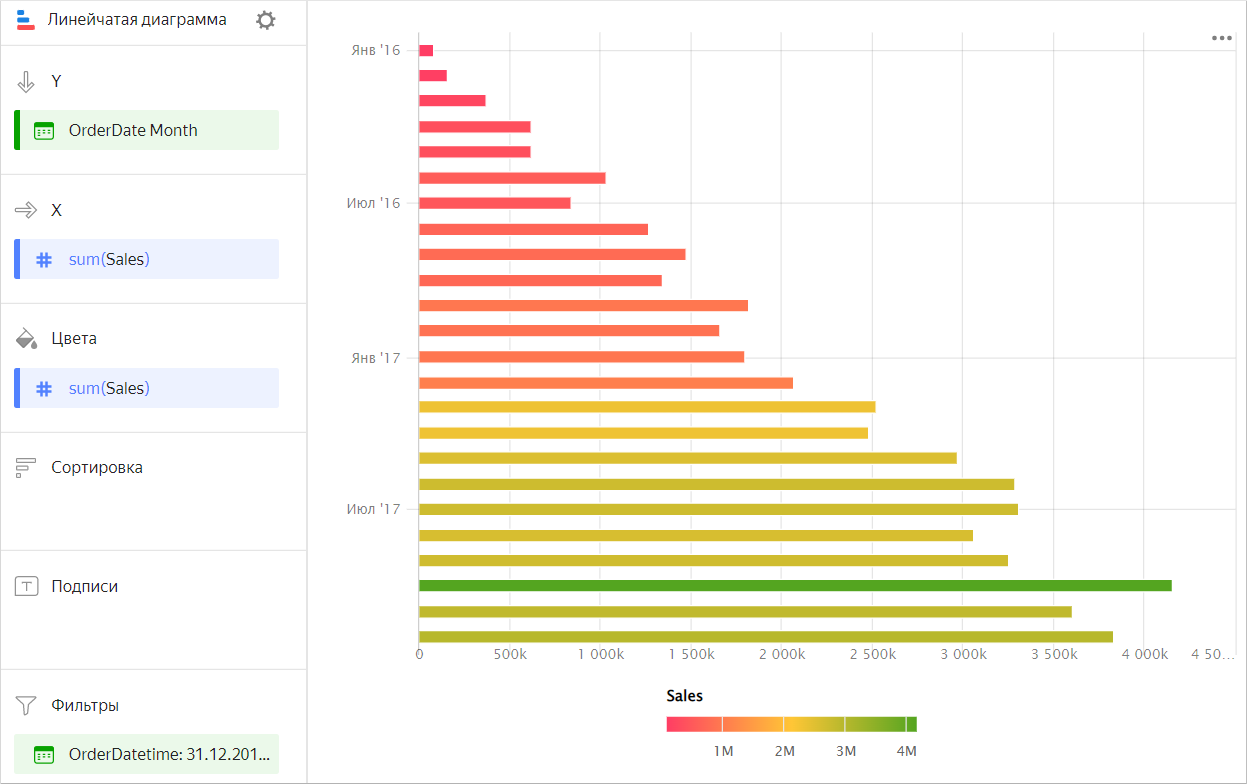

    Пример


    Перетащите показатель Measure Values в секцию Цвета.

    Столбцы на диаграмме окрасятся в зависимости от значений всех показателей, указанных в секции X.

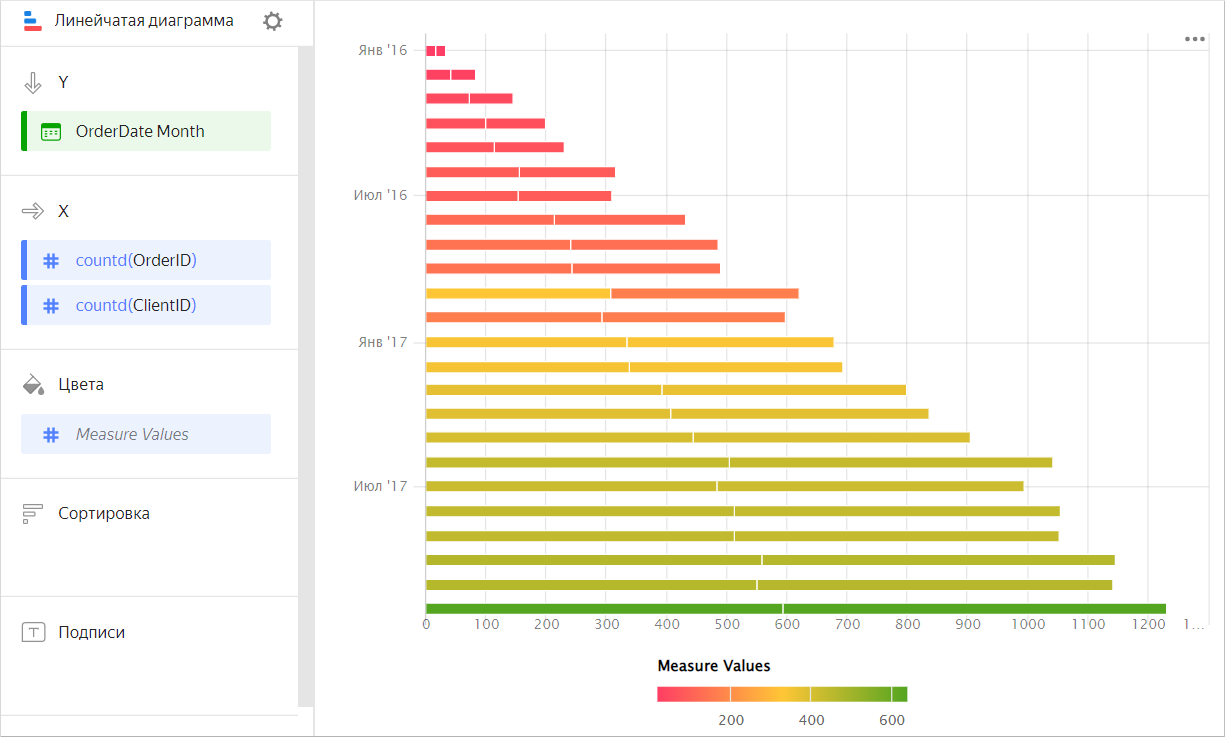

    Пример


  3. Дополнительно настройте градиент цвета для показателя. Для этого в правом верхнем углу секции Цвета нажмите значок (значок появляется при наведении указателя на секцию).

  4. В настройках цвета укажите:

    • Тип градиента — выберите двухцветный или трехцветный.
    • Цвет градиента — выберите цветовую гамму градиента из списка.
    • Направление градиента — измените направление градиента с помощью значка .
    • Задать пороговые значения — установите пороговые числовые значения, которые будут соответствовать каждому цвету. Работает, если в секции X один показатель.

Настройка отображения пустых (null) значений

  • Если в исходных данных есть строка, в которой значение показателя равно null, в чарте с настройками по умолчанию график не отобразится в этой точке.

    Например, если в источнике есть строка с датой (20.07.2022), а сумма продаж для нее не указана.

    Чтобы настроить отображение пустых значений на диаграмме:

    1. В секции с показателем, отображение значения которого надо настроить, в правом верхнем углу нажмите значок (значок появляется при наведении указателя на секцию).
    2. В Пустые значения (null) выберите Отображать как 0.
    3. Нажмите Применить. Теперь график будет построен по значениям 0 вместо null.

  • Если в исходных данных совсем нет строки, настройки секции чарта не изменят отображение показателя на диаграмме.

    Например, если в источнике нет строки с определенной датой (20.07.2022), данные на эту дату не отобразятся.

Подробнее см. раздел Настройка отображения пустых (null) значений в чарте DataLens On-premises

Рекомендации

  • Подписи. Если в значениях категорий много текста, сократите его. Так подписи на диаграмме будут выглядеть аккуратнее.

    Можно использовать строковые функции в вычисляемых полях или условные операторы CASE.

  • Расположите сегменты внутри столбцов так, чтобы самые крупные или самые важные категории находились слева, ближе к оси Y диаграммы. Так вам будет легче сравнивать величины.

  • Измерение или показатель. Влияет на интенсивность закрашивания точек.
