Точечная карта с кластеризацией DataLens Enterprise

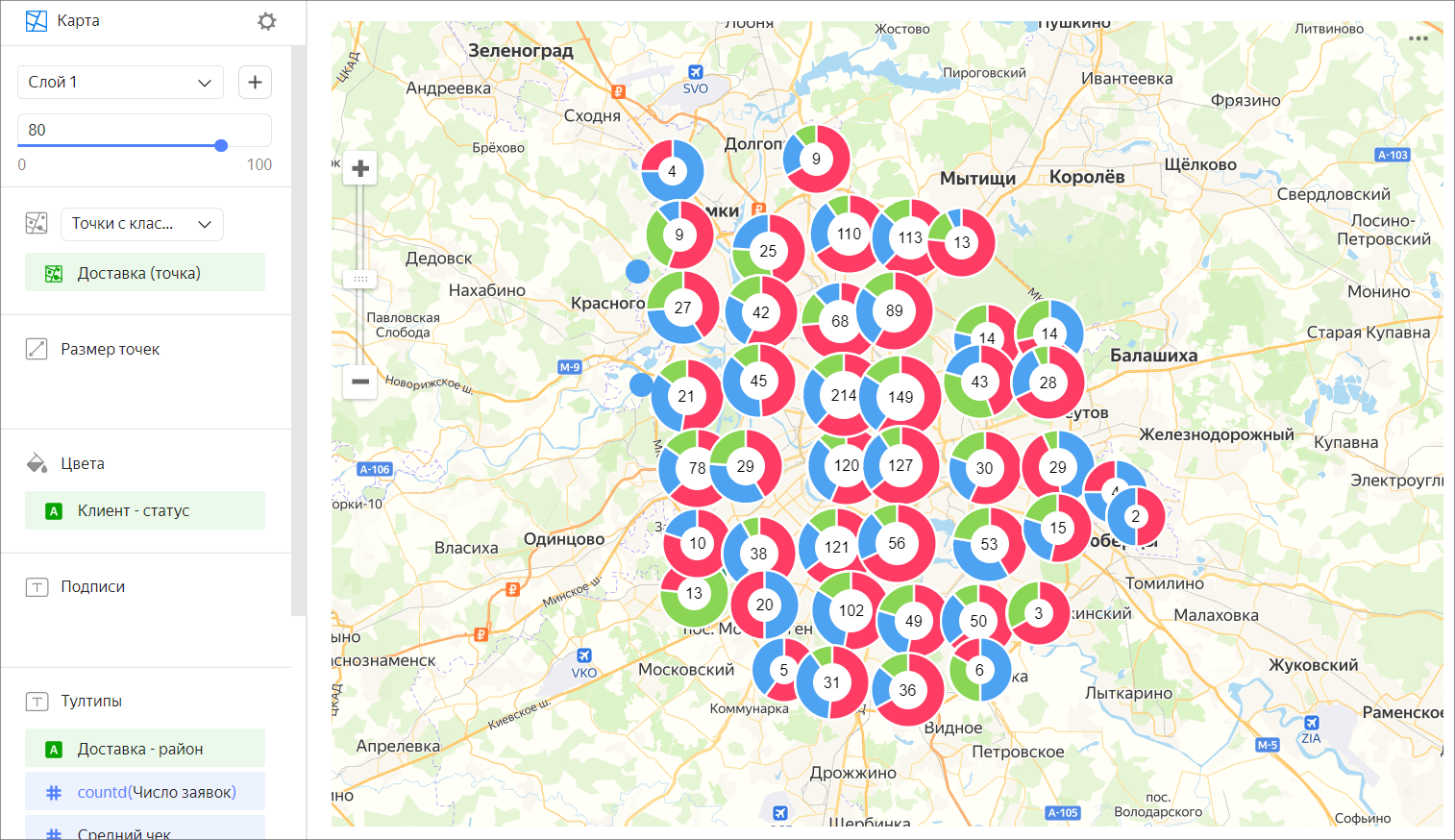

Точечная диаграмма с кластеризацией отличается от обычной точечной тем, что находящиеся рядом друг с другом точки объединяются в кластер. На карте кластер отображается в виде кольцевой диаграммы с числом точек в центре.
Примечание
В центре кластера отображается только число входящих в него точек. Выбрать другой показатель (например, сумму значений на всех точках) нельзя.
Поведение точек отличается в зависимости от масштаба карты:
- При уменьшении масштаба точки будут объединены в кластеры.
- При увеличении масштаба, если точки удаляются друг от друга, кластер автоматически разбивается на кластеры поменьше и/или на отдельные точки.
Если на карте в выбранном масштабе на месте есть только одна точка, то в кластер точка объединена не будет. В этом случае вместо кольцевой диаграммы будет отображена точка как в обычной точечной диаграмме.
Кластеризация на карте позволяет сделать визуализацию с большим количеством точек более наглядной. Например, если вы хотите показать на карте расположение всех магазинов в городе с помощью кластеризации, то точки на карте не перекроют друг друга.
Секции в визарде
Ограничения:
- Секции Размер точек, Тултипы и Подписи применимы только для отдельно взятых точек.
- В секцию Цвета можно добавить только измерение.
| Секция в визарде |
Описание |
|---|---|
| Точки с кластеризацией (Геоточки) | Измерение с типом Геоточка. |
| Размер точек | Показатель. Задает размер точки в зависимости от значения показателя. |
| Цвета | Измерение. Задает разбиение диаграммы кластера на сегменты. |
| Подписи | Показатель. Отображается в виде подписи на точке. При использовании подписи блокируется управление размером точки. |
| Тултипы | Измерение или показатель. Подсказка, которая отобразится при наведении на точку. Для полей с типом Строка можно настроить использование базового синтаксиса Markdown в DataLens Enterprise: нажмите на значок перед названием поля и включите опцию Markdown. |
| Фильтры слоя | Измерение или показатель. Используется в качестве фильтра текущего слоя. |
| Фильтры | Измерение или показатель. Используется в качестве фильтра всего чарта. |
Создание точечной карты с кластеризацией
Важно
Если вы работаете с новой объектной моделью DataLens, включающей воркбуки и коллекции:
- Перейдите на главную страницу DataLens. На панели слева выберите Коллекции и воркбуки.
- Откройте воркбук, в правом верхнем углу нажмите Создать и выберите нужный объект.
Продолжайте инструкцию с шага 4.
- Перейдите на главную страницу DataLens.
- На панели слева выберите Чарты.
- Нажмите кнопку Создать чарт → Чарт.
- Слева вверху нажмите Выберите датасет и укажите датасет для визуализации. Если у вас нет датасета, создайте его.
- Выберите тип чарта Карта.
- Выберите тип слоя Точки с кластеризацией (Геоточки).
- Перетащите измерение с типом Геоточка из датасета в секцию с выбором типа слоя.
- Задайте размер отображаемых точек для точечной карты. Перенесите показатель в секцию Размер точек или нажмите значок в строке с названием секции.
- Закрасьте точки на карте. Перенесите измерение в секцию Цвета.
- Добавьте тултипы из значений измерения и показателя, которые отображаются при наведении на точку.
Примечание
Вы можете показать определенный участок карты с помощью настроек Центр и Масштаб.
Дополнительно вы можете:
- добавить, переименовать, удалить слой;
- поменять слои местами в рамках их типа;
- применить фильтр ко всему чарту или к одному слою.
Рекомендации
- Используйте цветовые палитры, соответствующие целям и задачам визуализации.
