Линейная диаграмма в DataLens On-premises

Диаграмма показывает, как изменяются показатели (может быть и один) в промежутке времени. Линия диаграммы соединяет точки с координатами (X, Y).

Что можно увидетьЧто можно увидеть

Диграмма отображает тренды, сезонность, динамику, соотношение нескольких показателей в общей точке во времени.

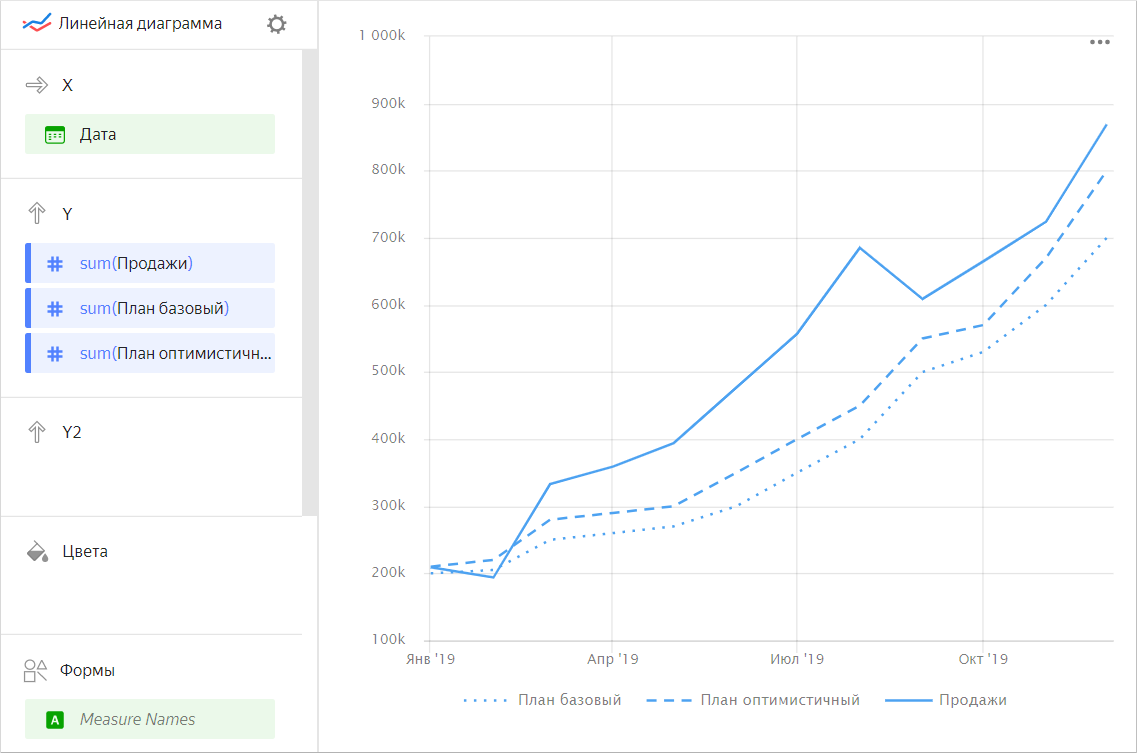

Она может показывать несколько показателей — разными линиями на одной плоскости. Например, базовый план продаж, оптимистичный план продаж и фактические продажи можно показать пунктирной, штриховой и сплошной линиями соответственно.

Что можно еще сделатьЧто можно еще сделать

• Дополнительные оси

  Если значения показателей сильно различаются, их можно откладывать по разным осям Y. Так у каждого показателя будет своя ось.

  Пример

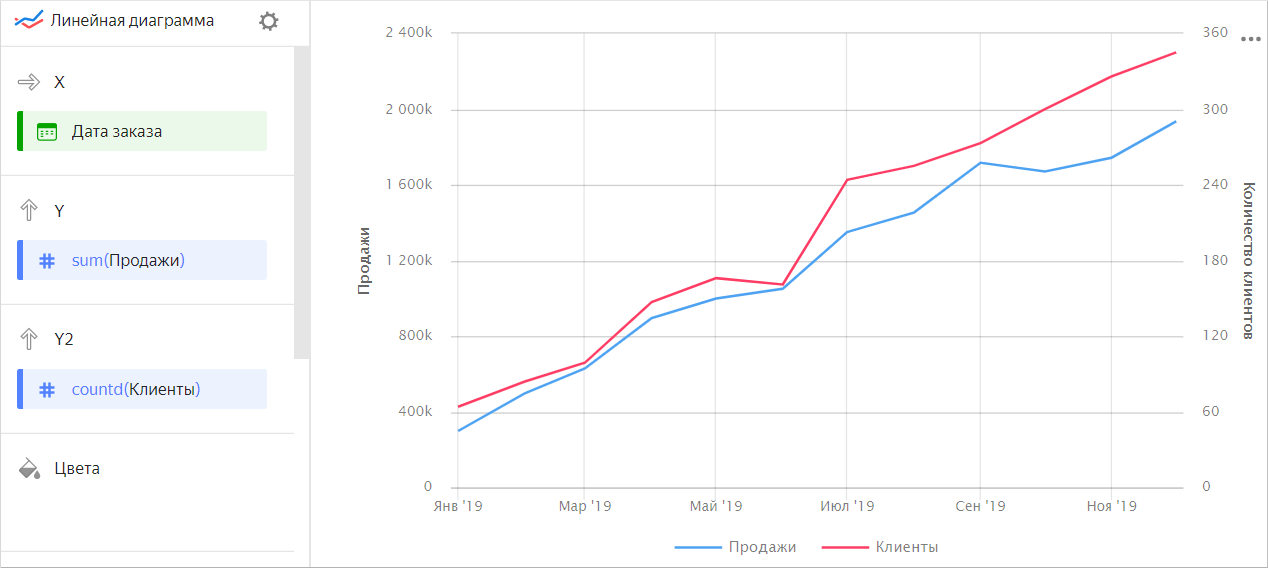

  Диаграмма продаж и количества клиентов

  Исходная таблица



  Год	Продажи	Количество клиентов
  Январь 2019	298450	64
  Февраль 2019	498052	84
  Март 2019	629201	99
  Апрель 2019	895075	147
  Май 2019	998557	166
  Июнь 2019	1050330	161
  Июль 2019	1350246	244
  Август 2019	1452550	255
  Сентябрь 2019	1716182	273
  Октябрь 2019	1670980	300
  Ноябрь 2019	1743450	326
  Декабрь 2019	1935377	345

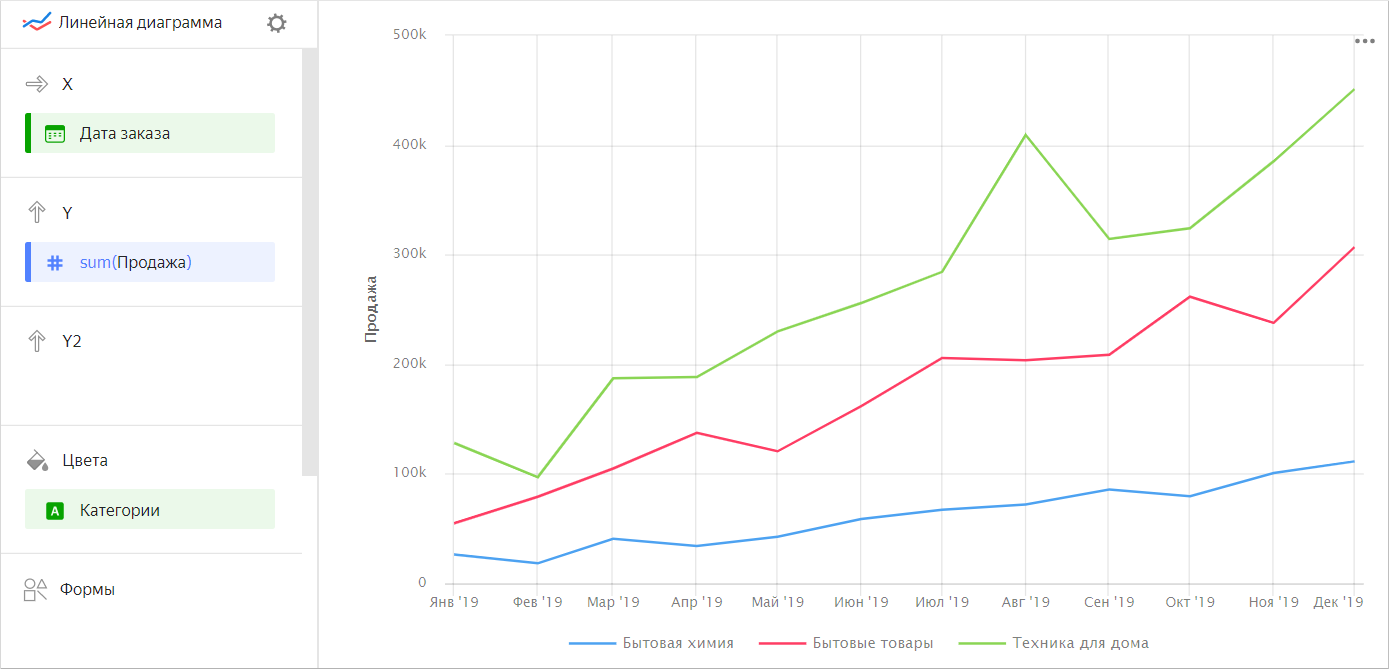

• Дополнительные категории

  На диаграмме можно сравнить несколько категорий по одному показателю. Линии категорий отличаются цветом или формой.

  Пример

  Сумма продаж для разных категорий товаров

  Исходная таблица



  Год	Техника для дома	Бытовые товары	Бытовая химия
  Январь 2019	128К	55К	26К
  Февраль 2019	97К	79К	18К
  Март 2019	187К	105К	41К
  Апрель 2019	188К	137К	34К
  Май 2019	230К	121К	43К
  Июнь 2019	256К	162К	59К
  Июль 2019	284К	206К	67К
  Август 2019	409К	204К	72К
  Сентябрь 2019	314К	209К	86К
  Октябрь 2019	324К	262К	79К
  Ноябрь 2019	385К	238К	101К
  Декабрь 2019	451К	307К	111К

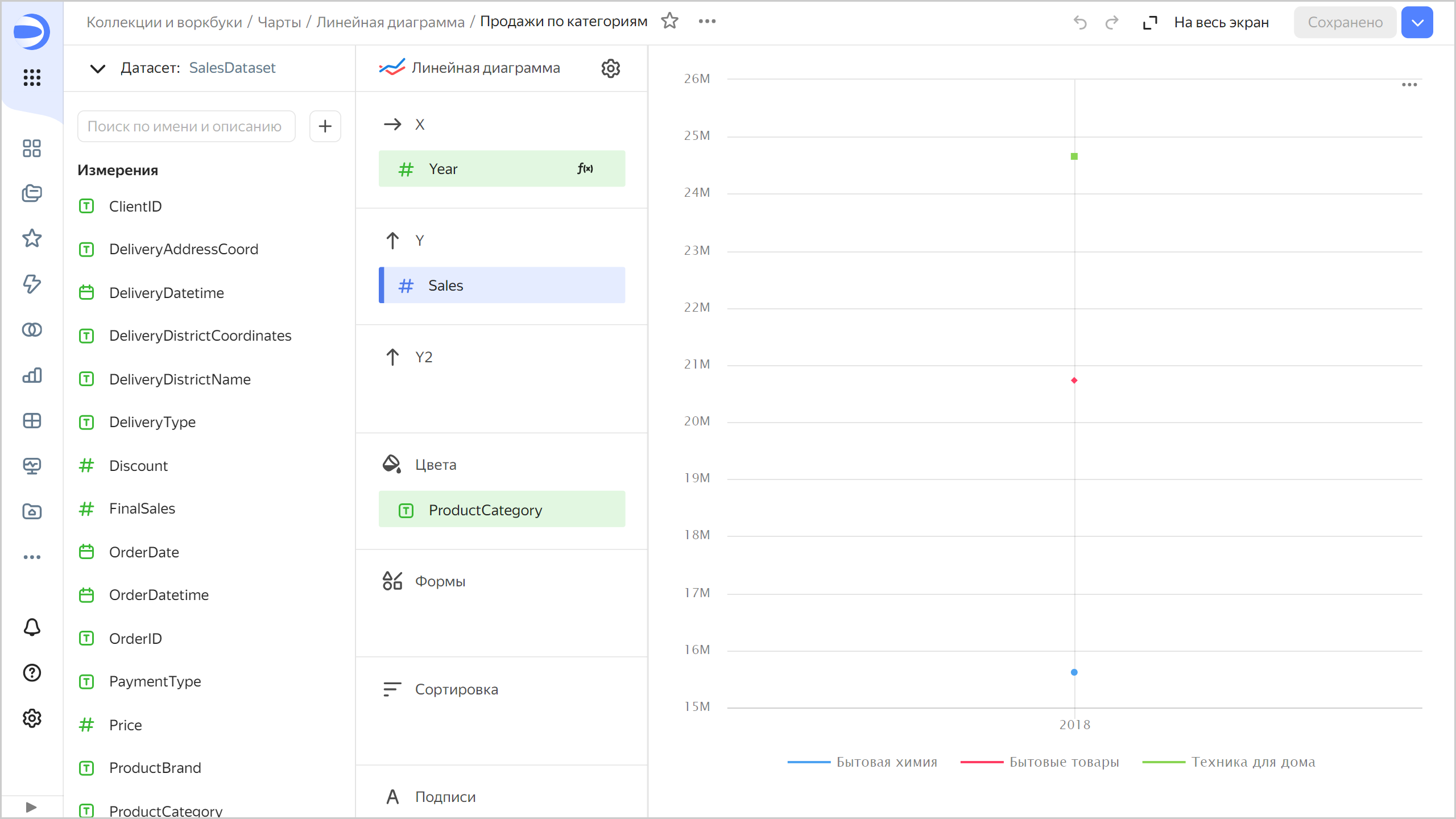

• Точки вместо линий

  Если диаграмма строится по единичным значениям на оси X, на графике видны только точки. Такой результат может быть после фильтрации.

  Пример

  Единичные точки

  Исходная таблица



  Год	Техника для дома	Бытовые товары	Бытовая химия
  2 018	25К	21К	16К

Секции в визардеСекции в визарде

Секция в визарде	Описание
X	Измерение. Может быть указано только одно поле. Обычно это измерение бывает датой. В этом случае проверьте, что в датасете для этого поля указан тип данных Дата. Это необходимо для корректной сортировки, отображения подписей. Для более наглядной визуализации дату можно группировать в недели, месяцы, годы (подробнее в разделе Настройки полей).
Y	Показатель. Может быть указано несколько показателей. При добавлении в секцию более одного показателя в секции Цвета появится измерение Measure Names.
Y2	Показатель. Позволяет добавить вторую ось Y на диаграмму. Может быть указано несколько показателей. При добавлении в секцию более одного показателя в секции Цвета появится измерение Measure Names.
Цвета	Измерение или поле Measure Names. Влияет на цвет линий. Measure Names удаляется нажатием на кнопку крестика или путем удаления показателей с оси Y.
Формы	Измерение или поле Measure Names. Влияет на форму линий.
Сортировка	Измерение или показатель. Влияет на сортировку оси X. В сортировку выносится только то измерение, которое участвует в построении чарта. Направление сортировки отмечено значком рядом с полем: по возрастанию или по убыванию . Чтобы изменить направление сортировки, нажмите значок.
Подписи	Показатель. Отображает значения показателя на диаграмме. Если в секцию Y или Y2 добавлено несколько показателей, перетащите в эту секцию показатель Measure Values. Поддерживается использование функций разметки. Для полей с типом Строка можно настроить использование базового синтаксиса Markdown в DataLens On-premises: нажмите на значок перед названием поля и включите опцию Markdown.
Сплит	Измерение. Разбивает чарт по горизонтали по значениям выбранного измерения. Максимальное количество сплитов в одном чарте — 25.
Фильтры	Измерение или показатель. Используется в качестве фильтра.

Создание линейной диаграммыСоздание линейной диаграммы

Чтобы создать линейную диаграмму:

1. Перейдите на главную страницу DataLens.

2. На панели слева выберите Чарты.

3. Нажмите кнопку Создать чарт → Чарт.

4. Слева вверху нажмите Выберите датасет и укажите датасет для визуализации. Если у вас нет датасета, создайте его.

5. Выберите тип чарта Линейная диаграмма.
6. Перетащите измерение из датасета в секцию X. Значения отобразятся в нижней части графика по оси X.
7. Перетащите один или несколько показателей из датасета в секцию Y. Значения отобразятся в виде графика по оси Y.
8. Перетащите один или несколько показателей из датасета в секцию Y2. Значения отобразятся в виде графика по второй оси Y.
9. Перетащите измерение в секцию Цвета. Значение показателя разделится по цветам в зависимости от выбранного измерения.
10. Перетащите измерение или показатель из датасета в секцию Фильтры. Поле может быть пустым, тогда фильтрация не будет применена.

Настройка отображения пустых () значенийНастройка отображения пустых (null) значений

• Если в исходных данных есть строка, в которой значение показателя равно null, в чарте с настройками по умолчанию график не отобразится в этой точке.

  Например, если в источнике есть строка с датой (20.07.2022), а сумма продаж для нее не указана.

  Чтобы настроить отображение пустых значений на диаграмме:

  1. В секции с показателем, отображение значения которого надо настроить, в правом верхнем углу нажмите значок (значок появляется при наведении указателя на секцию).
  2. В Пустые значения (null) выберите Отображать как 0.
  3. Нажмите Применить. Теперь график будет построен по значениям 0 вместо null.

• Если в исходных данных совсем нет строки, настройки секции чарта не изменят отображение показателя на диаграмме.

  Например, если в источнике нет строки с определенной датой (20.07.2022), данные на эту дату не отобразятся.

Подробнее см. раздел Настройка отображения пустых (null) значений в чарте DataLens On-premises

РекомендацииРекомендации

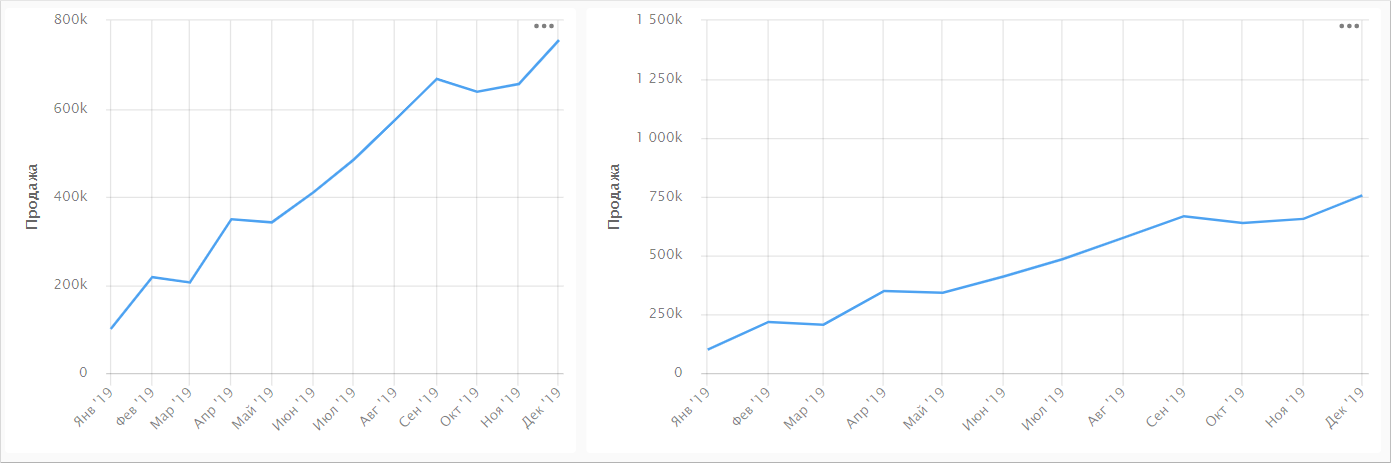

• Масштаб. Восприятие данных на линейной диаграмме зависит от ее пропорций.

  Линии могут выглядеть более крутыми (резко вниз или резко вверх), если график сжат на небольшом отрезке. Если для графика есть более длинный отрезок, то линии выглядят более плавными — график растянут на отрезке.

  Пример

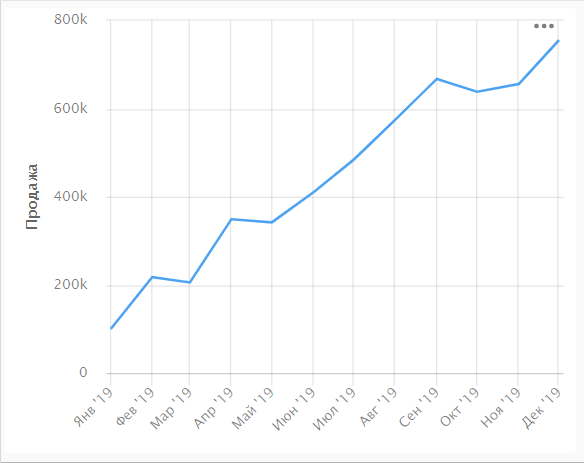

  Крутой

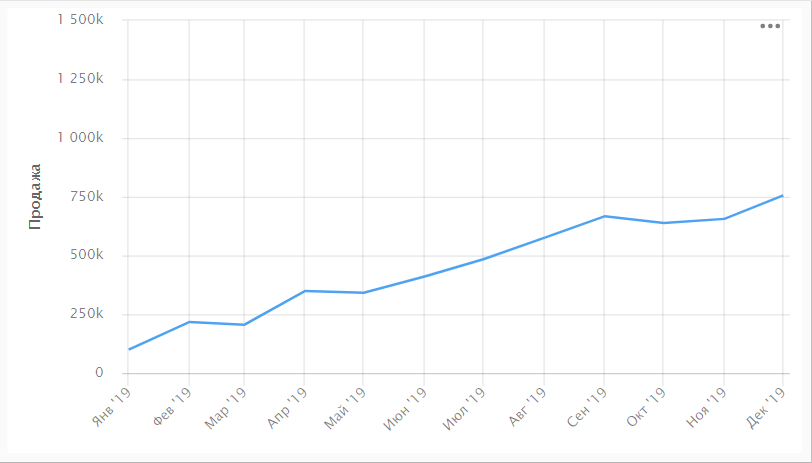

  Более плавный





  Чтобы рассмотреть график в деталях, делайте ось длиннее.

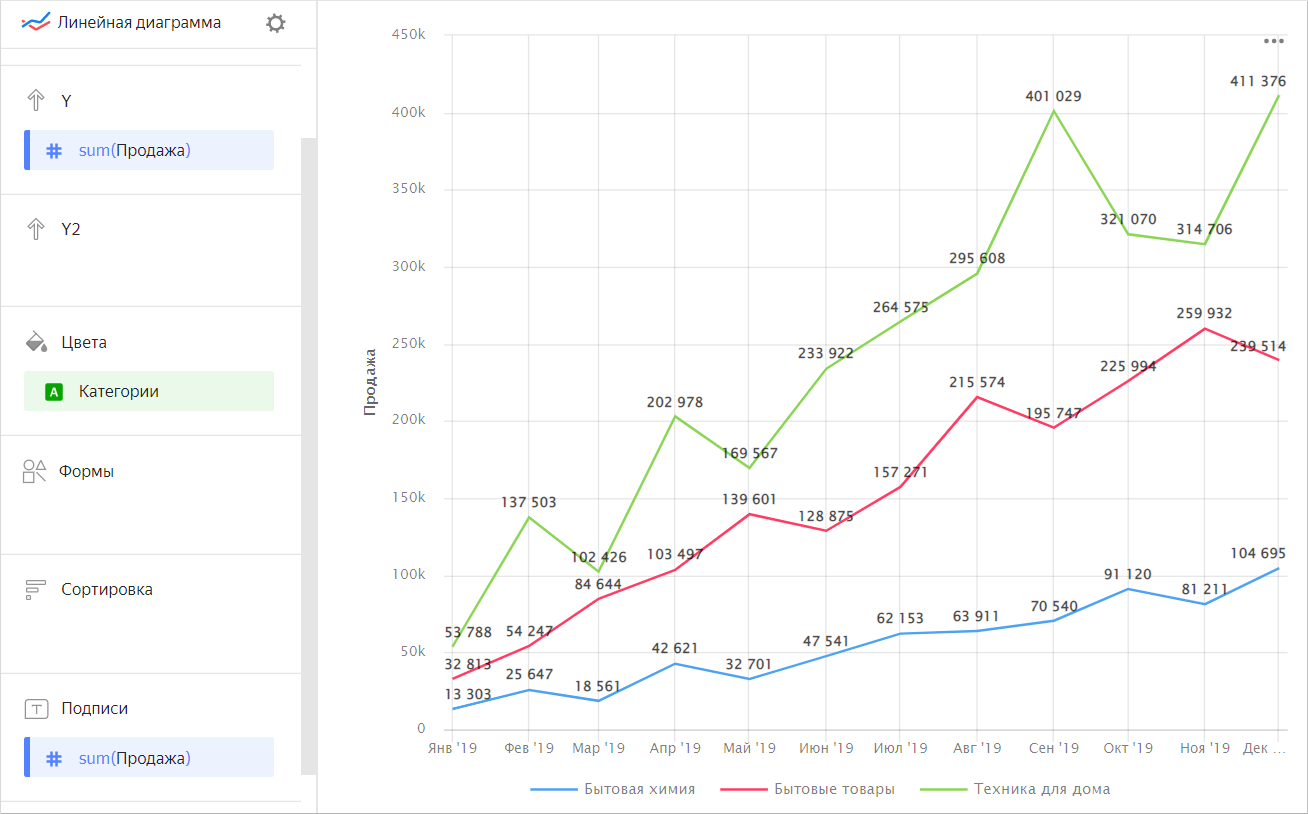

• Подписи. Используйте подписи значений показателя на диаграмме. Чтобы вывести значения на график, перетащите показатель из датасета в секцию Подписи.

  Пример чарта

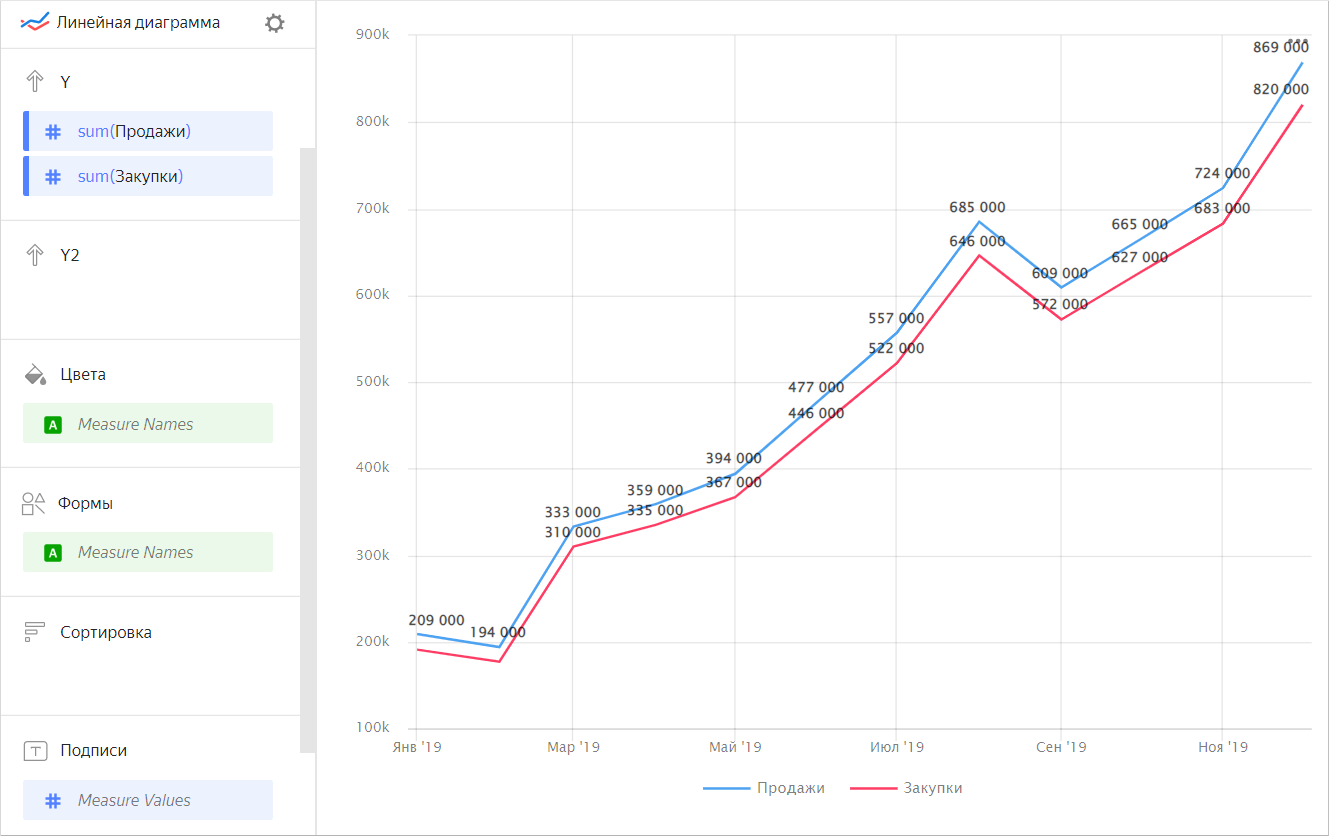

  Если в секцию Y или Y2 добавлено несколько показателей, перетащите в эту секцию показатель Measure Values.

  Пример чарта



  Также можно подписать только последнее значение на графике, добавив вычисляемое поле с функцией MAX.

• Подписи. Если в значениях категорий много текста, сократите его. Так подписи на диаграмме будут выглядеть аккуратнее.

  Можно использовать строковые функции в вычисляемых полях или условные операторы CASE.

• Цвета. Для нескольких показателей подбирайте различимые и контрастные цвета. Больше 3-5 будет излишне для восприятия.
  Если хотите выделить один показатель, выберите для него самый яркий цвет.

• Отключите опцию Сумма в тултипе в настройках чарта, если линии на графике отображают разные сущности. Например, сумма продаж и число клиентов.

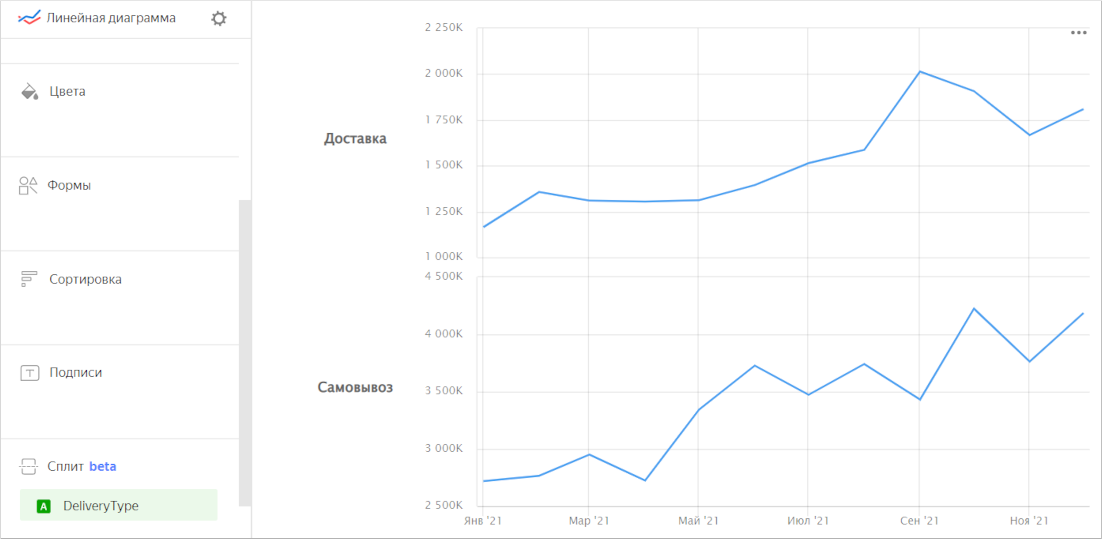

• Разбиение. Диаграмму можно разбить по измерению на несколько небольших диаграмм, которые удобно сравнивать между собой. Для этого перетащите измерение из датасета в секцию Сплит.

  Пример чарта



• Применяйте форматирование в окне настройки измерений и показателей для улучшения визуализации.
  Проверяйте тип данных для правильной сортировки, сравнения величин. Указывайте дополнительные параметры.

  Например, формат, размерность для численных данных, число знаков после запятой для дробных чисел.

  Пример настроек показателя
