Круговая диаграмма в DataLens Enterprise

Диаграмма отображает отношение между категориями при помощи сегментов (секторов) круга. Площадь всего круга равна 100% и соответствует сумме всех категорий. Площадь каждого сегмента соответствует доле категории в общей сумме. Круговые диаграммы подходят для показа пропорций небольшого количества сегментов.

Исходная таблица

Категории товаров	Продажи
Техника для дома	69М
Бытовые товары	57М
Бытовая химия	44М

Несколько мелких секторов, которые относятся к более крупной категории, можно выделить одним цветом.

Секции в визардеСекции в визарде

Секция в визарде	Описание
Категории	Измерение. Может быть указано только одно поле. По нему производится группировка данных.
Цвет	Измерение. Может быть указано только одно поле. По нему производится раскрашивание сегментов диаграммы.
Показатели	Показатель. Может быть указано только одно поле.
Сортировка	Показатель или измерение из секции Цвет. Влияет на сортировку областей. Направление сортировки отмечено значком рядом с полем: по возрастанию или по убыванию . Чтобы изменить направление сортировки, нажмите значок.
Подписи	Показатель. Отображает значения показателя на диаграмме. Чтобы добавить на диаграмму выноски с названиями категорий, перетащите в эту секцию измерение Measure Names. Поддерживается использование функций разметки. Для полей с типом Строка можно настроить использование базового синтаксиса Markdown в DataLens Enterprise: нажмите на значок перед названием поля и включите опцию Markdown.
Фильтры	Измерение или показатель. Используется в качестве фильтра.

Создание круговой диаграммыСоздание круговой диаграммы

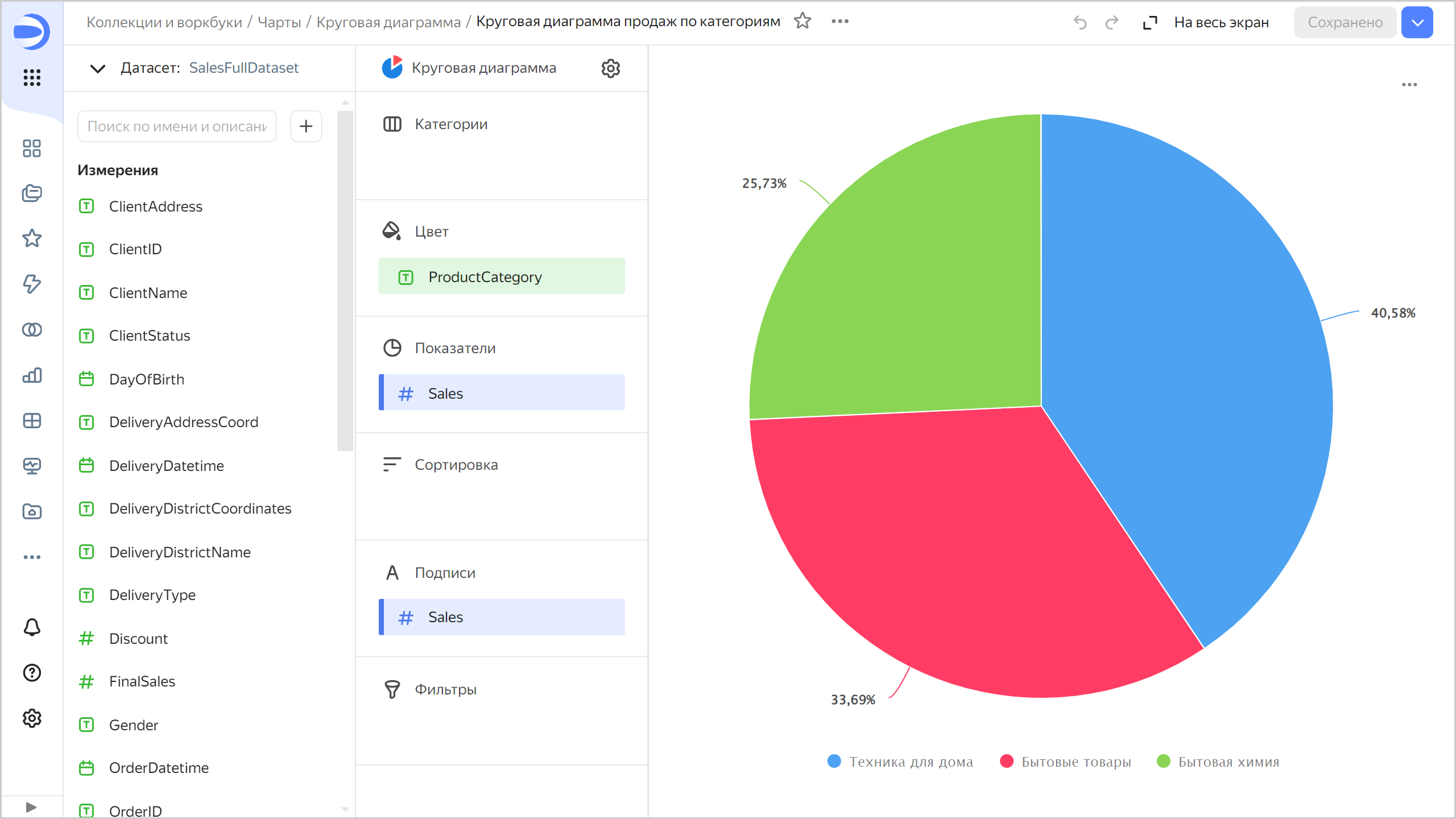

Чтобы создать круговую диаграмму:

1. Перейдите на главную страницу DataLens.
2. На панели слева выберите Чарты.
3. Нажмите кнопку Создать чарт → Чарт.
4. Слева вверху нажмите Выберите датасет и укажите датасет для визуализации.
5. Выберите тип чарта Круговая диаграмма.
6. Перетащите измерение из датасета в секцию Категории.
7. Перетащите измерение из датасета в секцию Цвет.
8. Перетащите показатель из датасета в секцию Показатели. Значения отобразятся в виде областей круговой диаграммы.

РекомендацииРекомендации

• Если сегментов много, диаграмма выглядит перегружено, а понимать данные становится сложно. При наличии более 4-6 сегментов на одной диаграмме, стоит объединить самые маленькие из них в один сегмент, например Другие. Это можно сделать путем обработки данных, например, создав вычисляемое поле в датасете или чарте.

  Пример объединения сегментов в чарте

  Исходная таблица

  ProductSubcategory	Sales
  Косметика и здоровье	11М
  Кухонная	34М
  Кухонные товары	23М
  Моющие средства	22,5М
  Техника для красоты и здоровья	35М
  Товары последней необходимости	23М
  Чистящие средства	21,5М

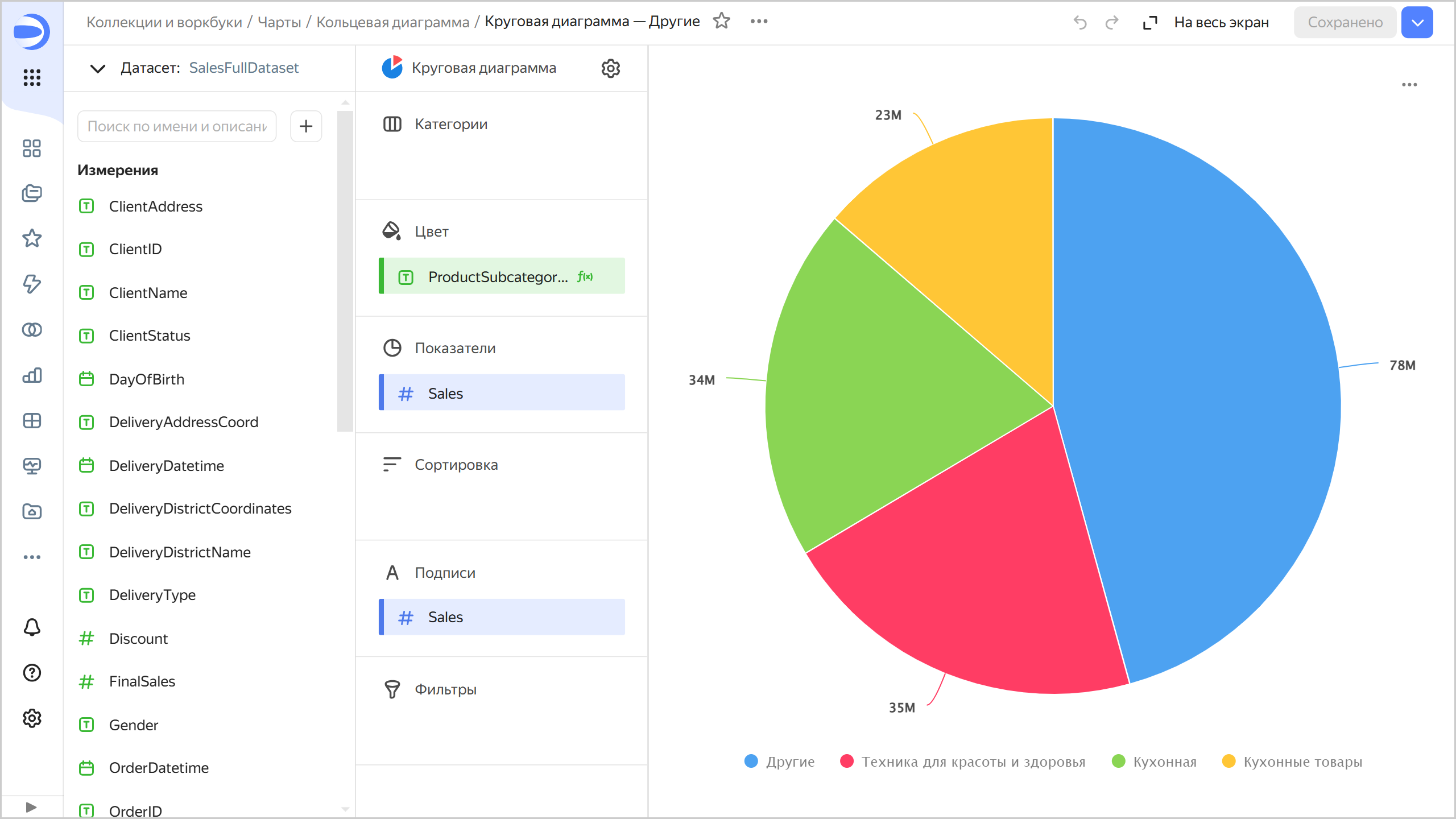

  Чтобы объединить несколько сегментов по полю ProductSubcategory в общую группу:

  1. Добавьте в чарт новое поле с формулой:

     CASE [ProductSubcategory]
                 WHEN "Техника для красоты и здоровья" THEN "Техника для красоты и здоровья"
                 WHEN "Кухонная" THEN "Кухонная"
                 WHEN "Кухонные товары" THEN "Кухонные товары"
                 ELSE "Другие"
             END


  2. Перетащите новое поле в секцию Цвет.

  3. Перетащите поле Sales в секции Показатели и Подписи.

  Сумма продаж будет подсчитываться отдельно для подкатегорий Техника для красоты и здоровья, Кухонная и Кухонные товары, а для остальных подкатегорий — в группе Другие.

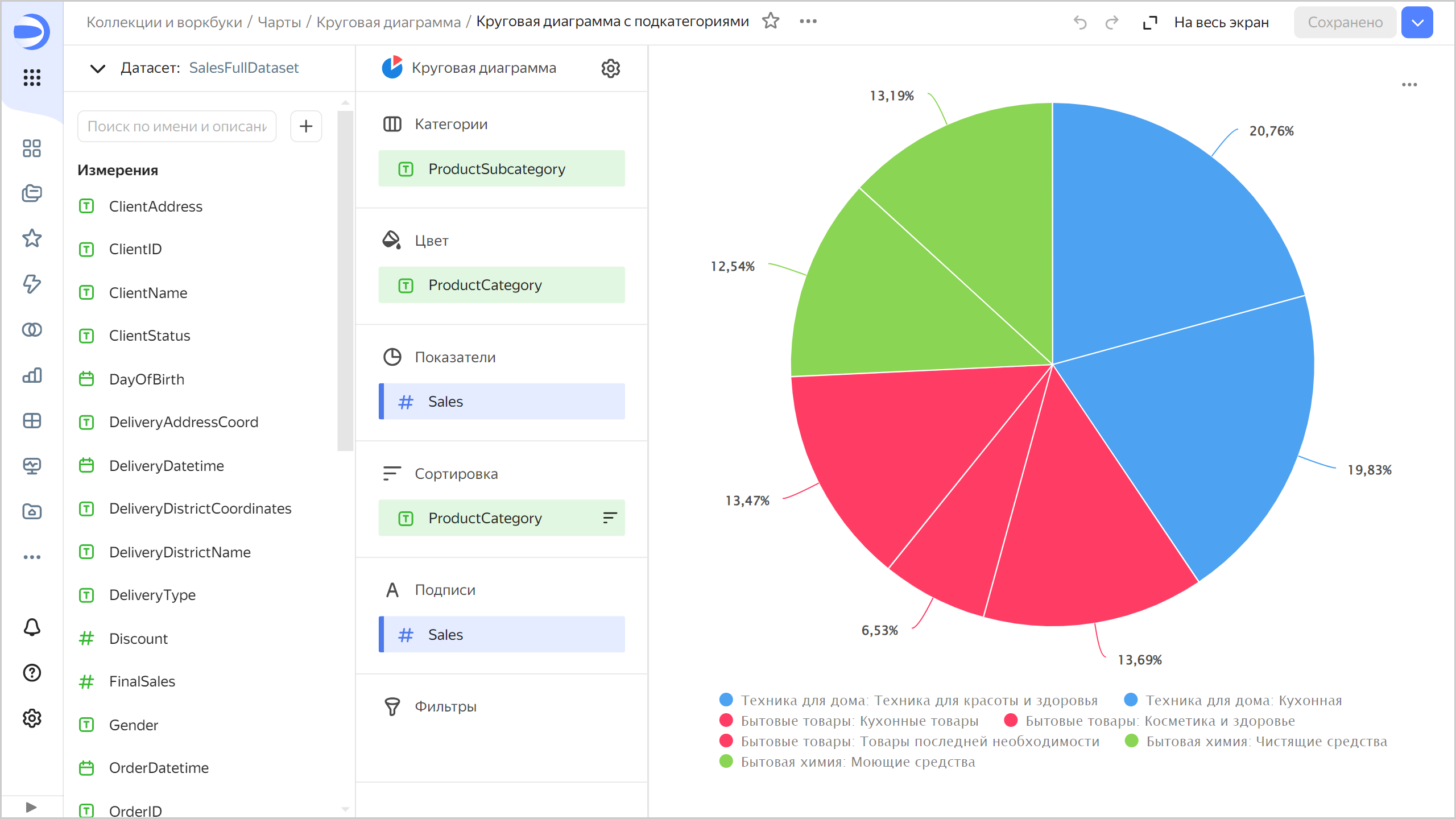

• Объединяйте мелкие сегменты в более крупные группы:

  • Для выделения сегментов используйте секцию Категории.
  • Для выделения групп используйте секцию Цвет.

• На диаграмме нельзя отобразить отрицательные и нулевые значения.

• Не используйте круговые диаграммы для отображения изменения пропорций во времени и для точного сравнения данных по категориям.
